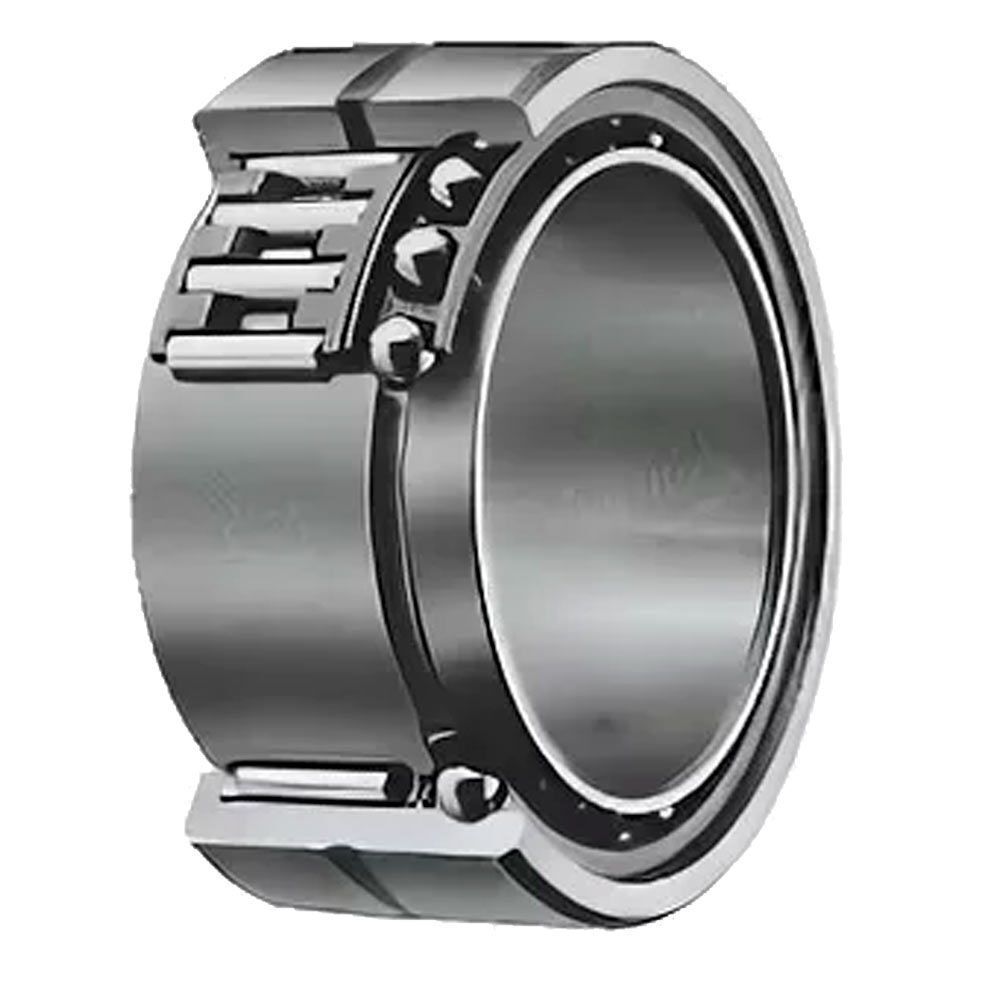

Комбинированные подшипники их применение

Комбинированные подшипники — это универсальные подшипниковые узлы, которые способны одновременно воспринимать радиальные и осевые нагрузки. Их конструкция объединяет в себе два типа подшипников — радиальный и упорный — в одном корпусе. Благодаря этому они позволяют упростить конструкцию механизмов, сократить монтажное пространство и повысить надёжность оборудования.

Конструкция комбинированных подшипников

Стандартный комбинированный подшипник включает:

Радиальный подшипник (чаще всего игольчатый или роликовый), который воспринимает нагрузки, действующие перпендикулярно оси вращения.
Осевой (упорный) подшипник, способный выдерживать усилия вдоль оси.
Шайбы, сепараторы, кольца, которые обеспечивают разделение тел качения и равномерную нагрузку.
В некоторых случаях — уплотнители и элементы предварительной смазки.

Благодаря своей модульности и компактности, один такой подшипник может заменить два отдельных, выполняя сразу две функции.

Основные преимущества

Компактность — конструкция занимает меньше места, чем два отдельных подшипника.
Упрощённый монтаж — меньше деталей, ниже риск неправильной установки.
Снижение осевых люфтов — точное позиционирование при высоких нагрузках.
Устойчивость к вибрациям и перекосам — особенно важна в подвижных узлах.
Экономия веса и пространства — актуально для авиации, транспорта и робототехники.

Где применяются комбинированные подшипники

Комбинированные подшипники находят широкое применение в узлах, где одновременно действуют радиальные и осевые усилия, а также важны надёжность и компактность:

Автомобильная промышленность

Приводные валы и трансмиссии
Рулевые механизмы и редукторы
Подвески с ограниченным пространством

Станкостроение

Инструментальные шпиндели
Поворотные столы
Линейные направляющие с нагрузками по двум осям

Робототехника и автоматизация

Шарнирные узлы роботов
Компактные исполнительные механизмы

Аэрокосмическая и железнодорожная техника

Узлы с высокой вибрационной нагрузкой
Устройства с требованием к минимальному весу

Промышленное оборудование

Насосы, компрессоры, двигатели
Механизмы с циклической нагрузкой в двух направлениях

Комбинированные подшипники — это эффективное решение для конструкций с ограниченным пространством и повышенными требованиями к надёжности. Их способность воспринимать сразу два типа нагрузок делает их незаменимыми в различных отраслях: от машиностроения до высокоточных компактных систем. При правильном выборе и соблюдении условий эксплуатации такие подшипники обеспечивают стабильную и долговечную работу оборудования.
